用途

　　大型水利格柵(也稱回轉式格柵除污機)，它主要適用流量較大的排水泵站、河道、大型水利泵站的進水口等，用來來攔截水體中大塊的固體漂浮雜物，以保證水流的暢通。

　　結構及工作原理

　　該設備采用背降式、回轉鏈式，由齒耙板和固定柵條組成過水柵面，當污水流過時，大于柵隙的雜物被攔截，齒耙板的耙齒深入柵條的間隙中，當驅動裝置帶動牽引鏈做回轉運動時，耙齒把截留在柵面上的雜物自下而上帶至出渣口，當耙齒自上向下轉動運動時，雜物依靠重力自行脫落，從卸料口落入輸送機內，然后外運或作進一步的處理。

　　主要特點

　　1、驅動裝置采用擺線針輪或斜齒輪式減速電機直接驅動，噪聲低、結構緊湊、運行平穩等特點;

　　2、耙齒為斜尖型。與橫軸焊接成整體，可將較大的垃圾雜物撈起;

　　3、機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少;

　　4、設備操作簡便，可直接就地/遠程控制設備的運行;

　　5、為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠;

　　6、底部設置副格柵，當齒耙從主格柵的背后轉到前側后，副格柵自動與主格柵貼合，防止水流的短路而流入漂浮雜物。

　　型號說明

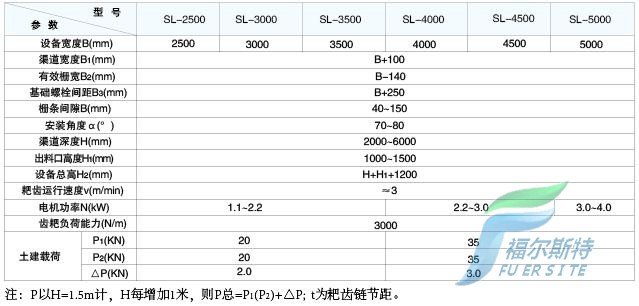

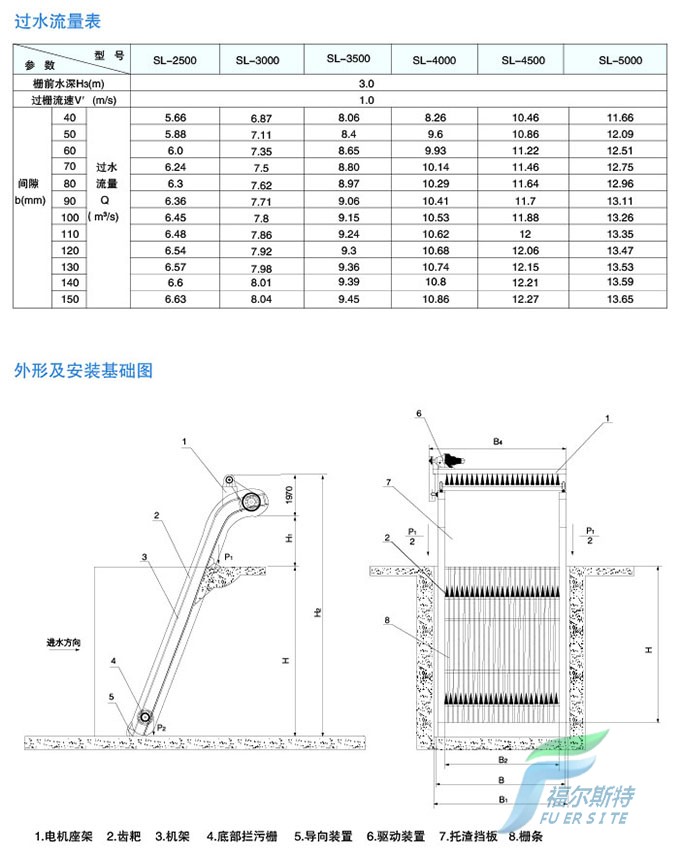

　　主要技術參數和安裝尺寸表
